Cara Memeriksa Sambungan Universal: Gejala, Tes dan Langkah Panduan Penggantian

Anda berpindah dari Parkir ke Mundur, dan terdengar bunyi keras dari bawah mobil. Anda pindah ke Drive, dan itu berulang. Atau Anda berakselerasi di jalan raya dan merasakan getaran berirama melalui jok dan lantai. Kedua gejala tersebut sering kali menunjuk pada satu bagian: sendi universal.

Kabar baiknya: memeriksa sambungan universal tidak memerlukan pelepasan komponen berat atau menaikkan kendaraan ke ketinggian kerja penuh. Pemeriksaan visual, tangan, dan rotasi standar memberi Anda jawaban yang jelas dalam waktu sekitar lima menit. Di bawah ini, saya akan memandu Anda melalui langkah-langkah yang tepat dan kriteria lulus/gagal.

Tanda-tanda U-Joint yang Aus

Sambungan universal yang aus jarang yang diam. Jika Anda melihat dua hal berikut, jadwalkan pemeriksaan.

• Bunyi berdenting selama pemasangan gigi: Ketika transmisi mengambil torsi, sambungan U yang longgar menyebabkan bantalan jarum membentur poros silang, sehingga menghasilkan ketukan logam.
• Getaran yang bergantung pada kecepatan: Guncangannya semakin cepat saat Anda berakselerasi, dan Anda bisa merasakannya di roda kemudi, jok, dan lantai. Biasanya paling terlihat antara 25 dan 50 mph.
• Jeritan bernada tinggi pada kecepatan rendah: Sambungan U yang kering atau rusak mengeluarkan bunyi logam tipis, terutama pada start dingin.
• Klik berirama di sudut: Jika kebisingan berubah seiring dengan sudut kemudi, masalahnya mungkin ada pada sambungan CV luar pada setengah poros penggerak roda depan.

Catatan: jika boot debu rusak tetapi sambungannya tidak mengeluarkan suara, sambungan U masih dapat berputar. Namun, debu telah masuk ke dalam rakitan, sehingga dapat memperpendek umur bantalan jarum.

Cara Mempersiapkan Kendaraan untuk Inspeksi

Keamanan adalah yang utama. Gunakan urutan standar ini sebelum Anda menyentuh poros penggerak.

1. Parkirlah di permukaan yang datar dan keras, gunakan rem parkir, dan halangi setidaknya dua roda dengan wheel chock.
2. Pindahkan transmisi ke Netral. Jika mobilnya matic, pilih N dan lepaskan shifter agar driveshaft bebas berputar.
3. Angkat kendaraan hingga ban terlepas dari permukaan tanah, dan dukung sasis dengan penyangga pengaman. Jangan pernah mengandalkan dongkrak hidrolik saja.

Bersihkan lumpur dan kotoran dari area poros penggerak, lalu sorot lampu kerja pada sambungan-U. Hal ini membantu Anda membedakan antara karat di permukaan dan retakan sebenarnya, serta membuat kebocoran minyak lebih mudah dikenali.

Tiga Metode Inspeksi yang Memberi Anda Jawaban Jelas

Pemeriksaan ini tidak memerlukan alat khusus, hanya tangan, lampu, dan kesabaran. Bersama-sama mereka menutupi seluruh rantai kegagalan dari luar hingga dalam.

Pemeriksaan Visual: Cari Retak dan Gemuk yang Hilang

Gunakan lampu kerja dari berbagai sudut dan periksa hal berikut.

• Kondisi boot debu: Jika boot mengalami retak atau bocor, meskipun kecil, minyak sudah mulai keluar.
• Kedalaman karat: Karat pada permukaan mungkin bersifat kosmetik, tetapi karat yang terkelupas atau terkelupas menunjukkan bahwa logam telah terdegradasi.
• Baut penghubung: Pegang flensa sambungan universal dan kocok. Jika Anda merasakan adanya gerakan, baut atau spline penahannya mungkin kendor.

Uji Tangan dan Torsi: Rasakan Permainannya

Pegang poros penggerak pada salah satu sisi sambungan U dengan satu tangan dan flensa pada sisi lainnya dengan tangan lainnya. Cobalah untuk memutar flensa ke arah yang berlawanan. Sendi U yang sehat hampir tidak memberikan gerakan sudut yang terlihat. Jika Anda dapat merasakan gerak bebas lebih dari 1 mm, bantalan jarum telah aus dan sambungan perlu diganti.

Untuk setengah poros penggerak roda depan, gunakan metode yang sama untuk memeriksa sambungan CV bagian dalam dan luar. Sambungan luar lebih rentan aus karena menangani sudut kemudi yang lebih besar.

Tes Rotasi Poros Penggerak: Dengarkan Kejanggalan

Putar poros penggerak secara perlahan sebanyak satu putaran penuh. Waspadai hambatan yang tiba-tiba atau titik kasar. Jika Anda mendengar bunyi retak atau merasakan ada yang terjepit, berarti penggulung jarum atau permukaan poros silang telah terkelupas. Putar secara terbalik sekali lagi dan bandingkan hambatannya.

Apa Arti Hasil Tes

Cocokkan apa yang Anda amati dengan tabel di bawah ini untuk mendapatkan diagnosis cepat dan tindakan yang disarankan.

Pengingat risiko pengadaan: sambungan U dipasang pada poros penggerak. Selama penggantian, Anda harus menggunakan alat press dan mengoleskan pelumas bersuhu tinggi. Memukul poros silang dengan palu dapat merusak bantalan bantalan dan memperpendek umur komponen baru.

Apa yang Harus Dilakukan Jika Anda Menemukan U-Joint yang Gagal

Jika hasil Anda termasuk dalam zona bermain atau kebisingan, satu-satunya jawaban yang benar adalah penggantian. Sambungan U adalah bagian yang aus; tidak ada perbaikan praktis. Terus mengemudi akan memperlebar jarak dan pada akhirnya dapat mengeluarkan poros penggerak dari bawah mobil.

Saat memilih pengganti, perhatikan tiga poin teknis.

• Ukuran dan spline cocok: Diameter luar, panjang poros silang, dan jumlah spline harus sesuai dengan aslinya. Kesalahan 1 mm dapat menyebabkan pengikatan atau getaran berkecepatan tinggi.
• Set penyegelan lengkap: Sambungan U yang baru harus dilengkapi dengan penutup debu dan penjepit yang baru. Jika tidak, debu akan merusak bantalan jarum dalam beberapa minggu.
• Toleransi pemesinan: Sambungan U yang berkualitas harus memiliki redaman rotasi yang seragam, tanpa sudut yang terasa sangat kencang.

Untuk setengah poros penggerak roda depan, sambungan CV bagian dalam dan luar sering kali merupakan rakitan yang disegel. Sambungan luar lebih cepat aus karena menangani sudut kemudi yang lebih besar dan akan menghasilkan bunyi klik. Sambungan bagian dalam memungkinkan terjadinya pergeseran aksial dan akan menghasilkan bunyi berdenting saat peluncuran. Anda hanya dapat mengganti sisi yang rusak berdasarkan pemeriksaan Anda.

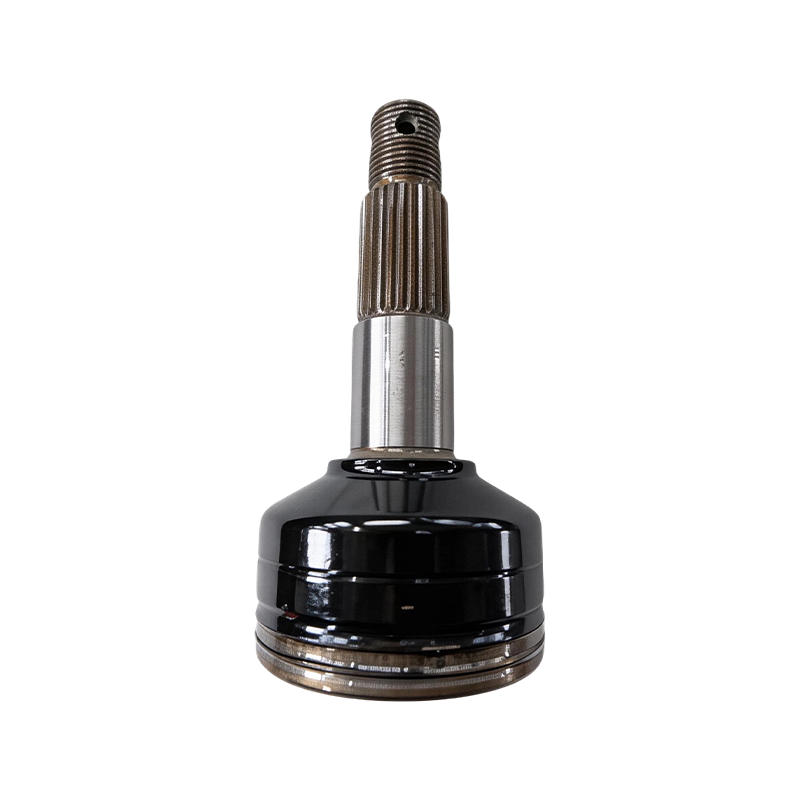

Sambungan CV Luar untuk Aplikasi Kemudi Sudut Tinggi Penggantian sambungan CV luar dengan baja paduan berkekuatan tinggi dan permukaan yang diperkeras, dipasangkan dengan boot CR dan gemuk MoS2. Dirancang untuk setengah poros penggerak roda depan dan penyaluran tenaga yang mulus di bawah beban kemudi. Lihat Produk →

Sebelum memesan sambungan CV luar, verifikasi merek kendaraan, jumlah spline, dan diameter track roller. Kesesuaian yang presisi memastikan kemudi dan akselerasi yang stabil sepanjang masa pakainya.

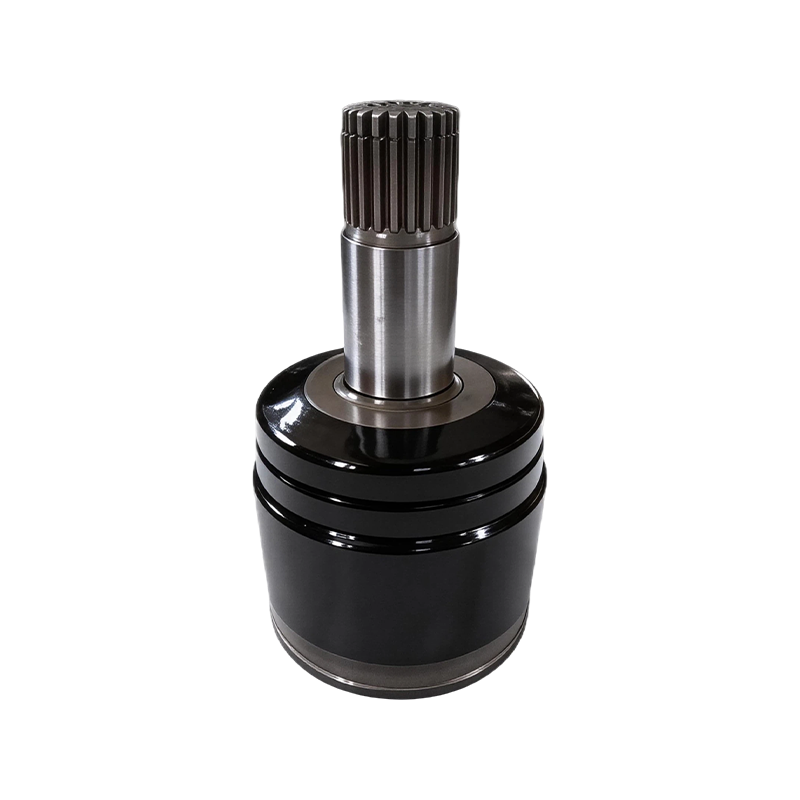

Sambungan CV Bagian Dalam yang Presisi dengan Ketahanan Geser Rendah Sambungan CV bagian dalam dengan struktur tripod yang dioptimalkan, baja tempa, dan penyegelan segala cuaca. Dapat diandalkan untuk mengkompensasi perjalanan suspensi, mengurangi getaran, dan mengatasi bunyi peluncuran. Lihat Produk →

Sambungan CV bagian dalam menerima beban lateral ekstra saat meluncur, sehingga toleransi pemesinan menjadi penting. Jika kendaraan Anda mengalami bunyi peluncuran, memeriksa sambungan CV bagian dalam sering kali dapat mengidentifikasi masalahnya dengan segera.

Driveline adalah rantai kinetik kontinu, dan sambungan U hanya merupakan satu mata rantai. Jika Anda ingin memahami cara kerja poros penggerak, setengah poros, dan diferensial, baca pengantar kami komponen jalur penggerak . Artikel ini membantu Anda memutuskan apakah kegagalan sambungan-U telah memengaruhi bantalan di dekatnya, atau apakah Anda harus mengganti kit boot pada saat yang bersamaan.
