Cara Mengukur Panjang Poros Penggerak: Panduan Lengkap Langkah-demi-Langkah untuk Custom Fit

Truk Anda mulai bergetar dengan kecepatan jalan raya, dan bengkel memberi tahu Anda bahwa poros penggerak perlu diganti. Sebelum Anda memesan poros penyangga baja baru, seseorang harus mengukur panjangnya. Jika angka tersebut salah, maka Anda akan mendapatkan poros yang terlalu panjang atau terlalu pendek, sehingga menyebabkan getaran yang nyata, keausan sambungan U yang prematur, atau bahkan kerusakan spline. Selama bertahun-tahun saya memasok komponen driveline ke pelanggan OEM dan purnajual, saya telah melihat lebih dari beberapa poros khusus rusak karena pengukuran pita sederhana yang diambil dari titik referensi yang salah. Kabar baiknya adalah mengukur panjang poros penggerak adalah pekerjaan yang mudah jika Anda tahu di mana harus memasang selotip dan bagaimana memperhitungkan pergerakan slip yoke.

Mengapa Panjang Poros Penggerak Penting

Poros penggerak, atau poros penggerak, mentransfer torsi dari keluaran transmisi ke pinion diferensial. Saat suspensi bergerak, jarak antara kedua titik tersebut berubah, terutama pada truk dan kendaraan off-road. Poros penggerak menggunakan slip yoke atau sambungan terjun untuk menyerap perubahan tersebut. Jika poros terlalu panjang, poros dapat masuk ke bagian bawah transmisi atau memaksa sambungan terjun hingga batasnya, sehingga menimbulkan getaran dan beban. Jika terlalu pendek, spline dapat kehilangan ikatannya dan poros dapat putus. Itulah sebabnya setiap poros penggerak pengganti harus dibuat dengan panjang kerja yang tepat, bukan hanya perkiraan panjang keseluruhan. Memahami dasar komponen jalur penggerak membantu Anda mengomunikasikan pengukuran yang tepat kepada pabrikan Anda.

Alat yang Anda Butuhkan Sebelum Mengukur

Jangan bergantung pada selotip kain dari peralatan menjahit. Untuk pengukuran yang bersih dan berulang, gunakan yang berikut ini:

• Pita baja berukuran panjang minimal 72 inci
• Penggaris baja 6 inci untuk membaca jarak kecil dengan tepat
• Pencari sudut atau busur derajat digital untuk memeriksa sudut sambungan U
• Tempat pengamanan dan lantai yang rata
• Spidol atau kapur untuk menandai titik acuan

Ini adalah alat yang sama yang digunakan oleh toko driveline profesional. Lewati saja, dan kemungkinan besar Anda akan mendapatkan pengukuran yang terlihat bagus tetapi tidak berfungsi pada kendaraan.

Cara Mengukur Panjang Poros Penggerak Langkah demi Langkah

Langkah 1: Posisikan Kendaraan pada Ride Height

Parkirkan kendaraan di lantai yang rata dengan beban penuh pada ban. Jika truk Anda biasanya membawa penutup, muatan, atau alas tidur lipat, pertahankan beban tersebut karena ketinggian pengendaraan mengubah panjang antara transmisi dan poros. Untuk mobil penumpang, kendaraan kosong boleh saja. Gunakan penyangga pengaman hanya jika Anda harus bekerja di bawah mobil, tetapi jangan biarkan suspensi menggantung bebas—karena dapat mengubah ukuran setengah inci atau lebih.

Langkah 2: Identifikasi Titik Pengukuran yang Benar

Jenis kuk menentukan di mana rekaman itu harus dimulai. Untuk penyetelan slip yoke konvensional, pengukuran dimulai dari muka rumah tailshaft transmisi dan berakhir di tengah pinion yoke pada diferensial. Untuk pengaturan kuk flensa, ukur dari permukaan luar flensa transmisi ke permukaan luar flensa diferensial. Tuliskan konfigurasi yang Anda miliki sebelum menghubungi pemasok driveline.

Langkah 3: Lakukan Pengukuran

Pegang pita baja lurus dan sejajar dengan garis poros penggerak. Baca jaraknya ke 1/16 inci terdekat. Jika Anda mengukur dari titik tengah satu sambungan universal ke titik tengah sambungan universal lainnya, sejajarkan pita perekat dengan bagian tengah tutup. Seorang pembantu membuat ini lebih mudah. Catat nomornya di kertas—bukan di kalkulator ponsel Anda.

Langkah 4: Perhitungkan Slip Yoke Plunge

Ini adalah langkah yang paling banyak dilewatkan oleh pemasang DIY. Slip yoke harus memiliki ruang untuk meluncur masuk dan keluar saat suspensi bergerak. Aturan umumnya adalah mengurangi 3/4 inci hingga 1 inci dari jarak pusat-ke-pusat yang diukur untuk aplikasi slip yoke. Jika poros mempunyai flensa di kedua ujungnya, tidak diperlukan pengurangan. Tunjangan pastinya bervariasi berdasarkan aplikasi, dan bagian berikutnya membandingkan dua konfigurasi kuk yang paling umum.

Slip Yoke vs. Flange Yoke: Perbedaan Pengukuran

Jika Anda mengganti a rakitan poros penyangga baja , selalu kirimkan pengukuran panjang kerja Anda ke pabrikan daripada menebak-nebak dari katalog.

Produsen Poros Prop, Pemasok Poros Baling-Baling Khusus Cixi Quaconst Precision Machinery adalah produsen poros penyangga dan pemasok poros baling-baling Tiongkok, yang memberikan solusi poros baling-baling khusus... Lihat Produk →

Verifikasi Sudut U-Joint Sebelum Memesan

Panjangnya hanya setengah dari persamaan driveline. Setelah melakukan pengukuran, letakkan pencari sudut pada kuk keluaran transmisi dan pada flensa pinion diferensial. Kedua sudut tersebut harus berada dalam jarak sekitar 1 derajat satu sama lain, dan pada sebagian besar kendaraan keduanya harus berlawanan tanda. Jika sudut pinion melenceng beberapa derajat, poros penggerak akan bergetar meskipun panjangnya sempurna. Dalam hal ini, Anda mungkin memerlukan shim atau lengan kendali atas yang dapat disesuaikan. Produsen driveline profesional akan meminta sudut-sudut ini saat Anda memesan poros khusus, jadi ada baiknya untuk mencatatnya.

Kesalahan Umum Saat Mengukur Panjang Poros Penggerak

Di toko, kami melihat kesalahan yang sama berulang kali. Hindari ini untuk menghemat waktu dan uang:

• Pengukuran dengan kendaraan pada dongkrak dan suspensi terkulai penuh. Jarak antara transmisi dan poros bertambah, sehingga menghasilkan poros yang terlalu besar.
• Lupa mengurangi tunjangan terjun kuk slip. Porosnya menjadi terlalu panjang dan berbunyi setiap kali suspensi dikompres.
• Menggunakan selotip kain lentur yang bagian tengahnya melorot. Pita baja terkunci dan lurus.
• Diukur dari ujung slip yoke, bukan dari rumah tailshaft. Itu dapat menambah satu inci atau lebih pada spesifikasi.
• Mengabaikan sudut pembungkus poros belakang. Untuk truk pengangkat dan pemasangan pegas daun, sudut pinion berubah saat ada beban.

Saat Anda Membutuhkan Poros Penggerak Custom

Poros custom diperlukan saat Anda mengganti mesin atau transmisi, mengangkat kendaraan, menukar poros, atau memperbaiki poros rusak yang sudah tidak diproduksi lagi. Untuk memesannya, Anda memerlukan lebih dari sekedar panjang pusat-ke-tengah. Pabrikator memerlukan jenis kuk, diameter tabung, ketebalan dinding, seri sambungan U, persyaratan keseimbangan, dan apakah porosnya terdiri dari satu atau dua bagian. Jika Anda mengganti rakitan poros CV yang aus pada kendaraan berpenggerak roda depan, prinsipnya sama tetapi titik pengukurannya mengikuti panjang poros dari flensa transaxle ke flensa hub. Untuk aplikasi tersebut, siap dipasang Rakitan poros penggerak poros CV seringkali lebih mudah daripada pembuatan khusus.

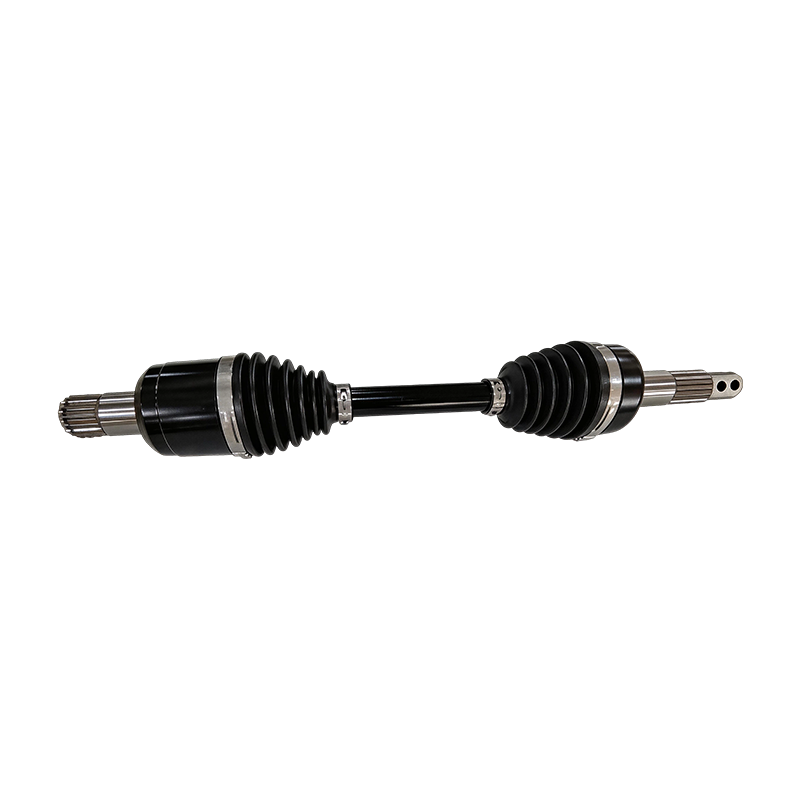

Produsen Rakitan Gandar CV Pengganti, Pemasok Gandar CV Custom Cixi Quaconst Precision Machinery adalah produsen perakitan poros cv pengganti Cina & pemasok poros cv khusus. Kami membangun cv tugas berat ... Lihat Produk →

Pada ATV, UTV, dan side-by-side, logika pengukuran yang sama berlaku. Karena alat berat ini memiliki jarak sumbu roda yang lebih pendek dan perjalanan suspensi yang berbeda, kami menyarankan untuk memesan poros yang dibuat khusus untuk kendaraan tersebut. Pabrikan seperti kami yang memasok poros gandar ATV/UTV/SSV dapat memastikan panjang dan pengaturan terjun yang tepat sebelum Anda menarik komponen lama Anda.

Jika Ragu, Tanyakan pada Produsen Driveline

Jika Anda tidak yakin dengan pengukuran Anda, berhentilah menebak. Pabrikan poros penggerak yang memiliki reputasi baik memiliki teknisi yang dapat memandu Anda melalui proses dan memeriksa nomor Anda. Kami menyediakan proyek purnajual, OEM, dan khusus dengan segala hal mulai dari Poros gandar ATV/UTV/SSV rakitan ke poros penyangga tugas berat. Mengirimkan foto kuk Anda, pembacaan pita, dan detail kendaraan kepada kami seringkali cukup bagi kami untuk memastikan panjang yang benar sebelum memotong baja.

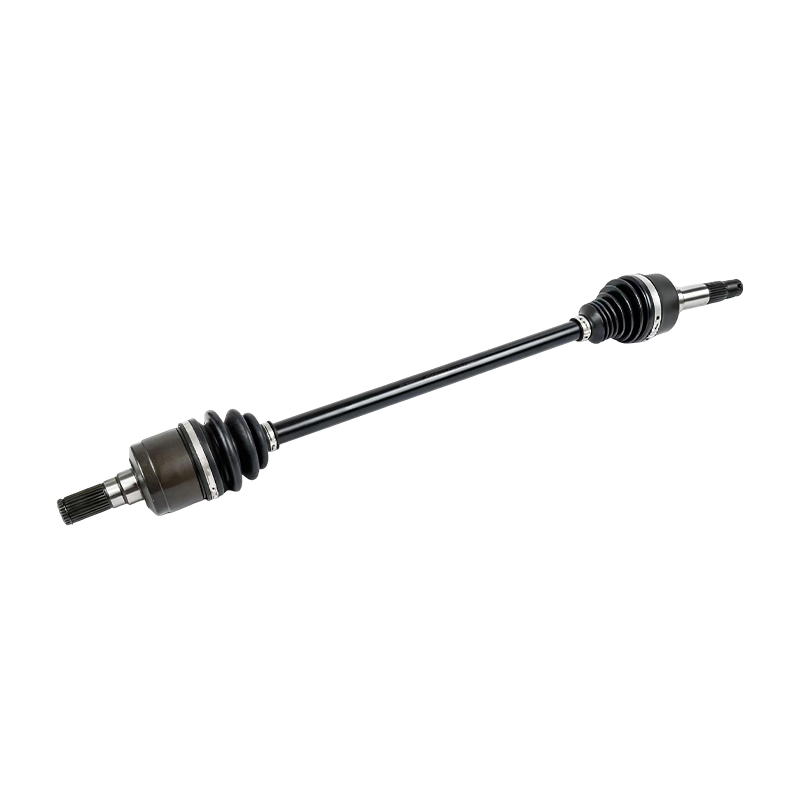

Produsen Poros Gandar ATV, Pemasok Gandar Penggerak UTV/SSV Kustom Cixi Quaconst Precision Machinery adalah produsen poros gandar ATV Cina dan pemasok gandar penggerak UTV /SSV, mengirimkan U... Lihat Produk →
